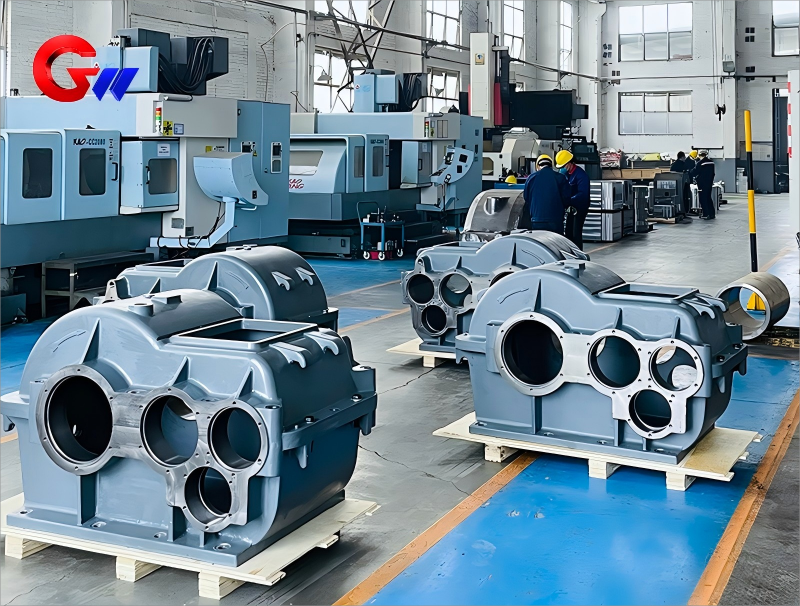

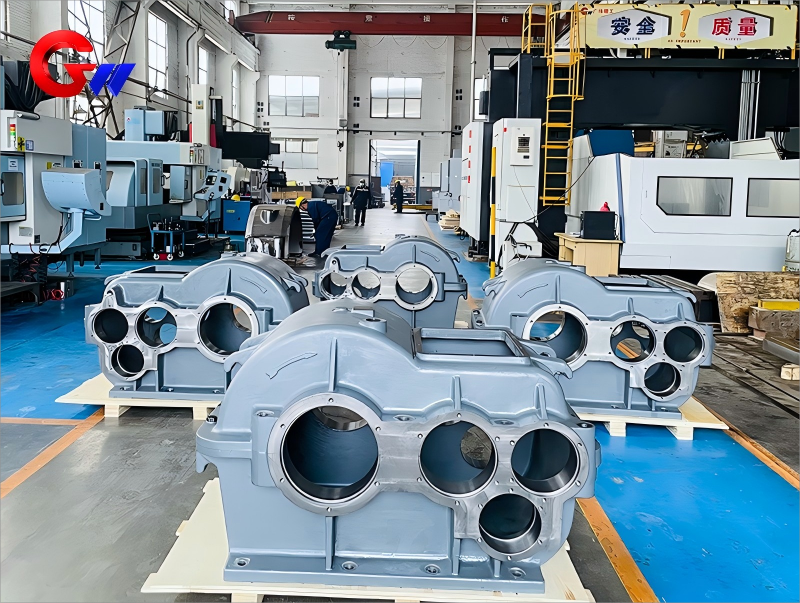

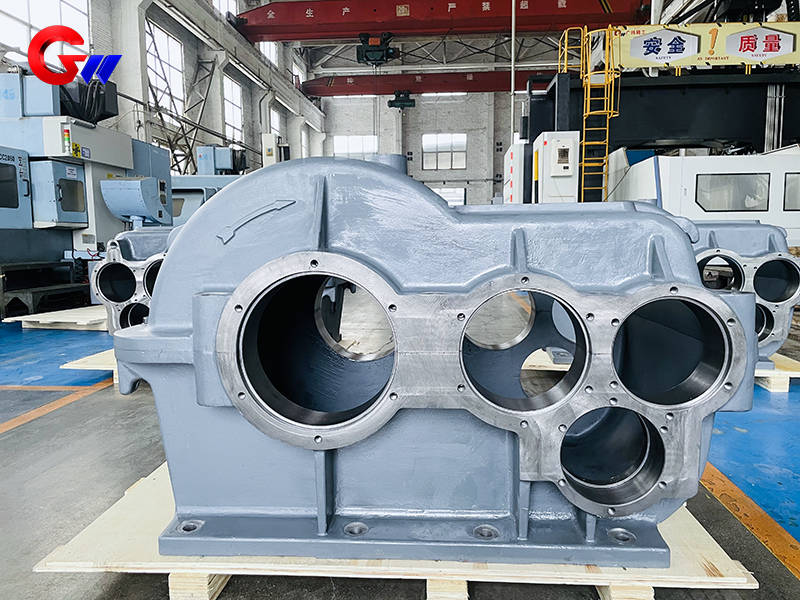

Redukcinė pavarų dėžė, skirta strypų siurbimo įrangai

reduktoriaus pavarų dėžė strypų siurbimo įrangai

Strypo siurblio įrangos reduktorinės pavarų dėžės taikymo scenarijai

1. Pagrindinės funkcijos

Sukimo momento keitimas: didelio greičio variklio sukimąsi (paprastai 1450–1800 aps./min.) paverskite siurbtuko strypo mažu greičiu grįžtamuoju judesiu (4–12 kartų per minutę)

Apkrovos buferis: atlaiko kintamą siurbimo strypo apkrovą (didžiausias sukimo momentas gali siekti 200% vardinės vertės)

Nepertraukiamas veikimas: dykumos / atviroje jūroje platformos veikia 24 valandas per parą, 7 dienas per savaitę, jų projektinė eksploatavimo trukmė ≥ 10 metų

2. Tipinės darbo sąlygos

Ekstremali aplinka:

Temperatūros diapazonas: -40 ℃ (Arktyje) iki +55 ℃ (dykuma)

Smėlio audra (dalelių koncentracijasshhh1g/m³) arba druskos purškimas (Cl⁻ koncentracijasshhh5mg/m³)

Mechaninės sąlygos:

Pavaros kontakto įtempis 600-900MPa (skaičiuojamas pagal AGMA 2001 standartą)

Momentinė smūgio apkrova (pvz., smūgio koeficientas 2,5–3,0 pašalinus vaško blokavimą)

Strypinio siurblio įrangos reduktorinės pavarų dėžės medžiagų parinkimas ir terminis apdorojimas

1. Pavarų komponentų medžiagos

Komponentų medžiagų parinkimas, terminio apdorojimo procesas, paviršiaus kietumas

Saulės / planetinės pavaros 18CrNiMo7-6 (DIN standartas) karbonizavimas ir gesinimas (sluoksnio gylis 1,2–1,8 mm) HRC58-62

Vidinis krumpliaračio žiedas 42CrMo4+jonų azotinimo sluoksnis 0,3-0,5mm HV900-1100

Išėjimo velenas 34CrNiMo6+ultragarso dažnio gesinimo grūdinimo sluoksnio gylis 4-6mm HRC50-54

2. Medžiagų inovacijų kryptis

Miltelinės metalurgijos krumpliaračiai: ASP ® 2060 (sudėtyje yra 3% Mo, su 40% padidintu atsparumu mikro taškinei korozijai)

Kompozitinė dėžutė: kaliojo ketaus QT600-3+, pamušta 304 nerūdijančiu plienu (antikorozinis ir svorio mažinimas)

GW tikslios redukcijos pavarų dėžė, skirta strypų siurbimo įrangai, yra viena iš svarbiausių naftos telkinių gavybos įrangos ir jos funkcijos.

yra paversti didelio greičio sukimosi įvestį į mažesnio greičio išvestį, kad būtų pasiektas efektyvus

naftos gręžinių gavyba.

Siurbimo mažinimo pavarų dėžėje labai svarbu pasirinkti tinkamą reduktoriaus medžiagą. Dažniausiai naudojamos pavarų dėžės medžiagos

apima plieną, aliuminio lydinį ir vario lydinį. Šios medžiagos turi skirtingas savybes ir turi

turi didelę įtaką pavarų dėžės veikimui ir ilgaamžiškumui. Teisingas pavaros pasirinkimas

medžiaga gali veiksmingai pagerinti pavarų dėžės darbo efektyvumą ir tarnavimo laiką.

Strypo siurblio įrangos reduktoriaus pavarų dėžės techninių parametrų pavyzdys

Tipiniai parametrų elementų rodikliai

Transmisijos perdavimo diapazonas 25:1–40:1 (daugiapakopė planetinė pavarų sistema)

Mechaninis efektyvumas ≥ 96 % (įskaitant guolių nuostolius)

Triukšmo lygis ≤ 78dB (A) @ 1m

Tepimo sistemos priverstinė cirkuliacija (tikslumas β ₅ ≥ 200)

Šios pavarų dėžės kapitalinio remonto ciklas sunkiosios alyvos gavybos sąlygomis gali siekti 50 000 – 80 000 valandų, o naujausios technologijos naudoja skaitmeninę dvigubą sistemą, kad realiuoju laiku būtų galima numatyti likusį tarnavimo laiką (su mažesne nei 5 proc. paklaida).

Jei turite daugiau klausimų apie technologiją, nedvejodami susisiekite su mumis: guangwei@gwspool.com
