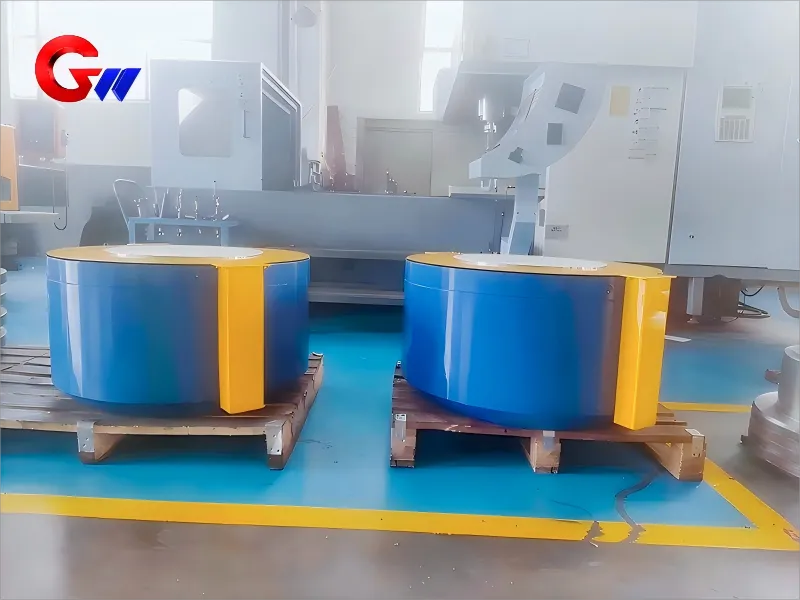

Valcavimo staklės AGV alyvos cilindras
GW precizinio valcavimo staklių AGV ritės cilindras yra svarbios didelio tikslumo karšto ir šalto juostų frezavimo staklių dalys, didžiausias vidinis cilindro skersmuo yra 1000 milimetrų, darbinis slėgis yra 23 MPa, atsparumo slėgiui bandymas yra 35 MPa, vidinis nuotėkis yra mažas arba jo nėra, vidutinė trinties vertė yra 0,5% ar mažiau, nėra nuskaitymo esant mažam 0,5 mm/s greičiui, o GW precizinio valcavimo staklių AGV ritės cilindro tarnavimo laikas gali būti iki maždaug 5 metų.
- GW Precision
- Luojangas, Kinija
- Sutarties sąlyga
- AGV cilindro metinis pajėgumas yra 500 vienetų
- informacija
Valcavimo staklės AGV alyvos cilindras
Valcavimo staklės AGV (automatinio kreipiamojo transporterio) alyvos cilindras yra pagrindinis hidraulinis komponentas, skirtas automatiniam medžiagų tvarkymui plieno valcavimo gamybos linijoje,
Medžiagų pasirinkimas valcavimo staklių AGV cilindrų taikymo scenarijui
Cilindro vamzdis (cilindro vamzdis)
Medžiaga: didelio stiprumo besiūlis plieninis vamzdis (pvz., 27SiMn, 45 # plienas, 1Cr17Ni2 nerūdijantis plienas).
Reikalavimai: didelis gniuždymo stipris (≥ 600 MPa), atsparumas dilimui ir vidinės sienelės apdaila (Ra ≤ 0,4 μ m).
stūmoklio kotas
Medžiaga: 42CrMo, 40Cr arba kietai chromuotas anglinis plienas (paviršiaus dangos storis 20–50 μm).
Reikalavimai: didelis atsparumas nuovargiui, atsparumas lenkimui, paviršiaus kietumas ≥ HRC50.
Sandarinimo elementas
Medžiaga: poliuretanas (PU), Buna N (NBR) arba Viton (FKM), atsparus aukštai temperatūrai / alyvai.
Scenarijus
Cilindro vamzdis (cilindro vamzdis)
Grūdinimas ir atleidimas (grūdinimas + aukštos temperatūros atleidimas): pagerina bendrą stiprumą ir tvirtumą (pvz., 45 # plieno kietumas HRC28-32 po grūdinimo ir atleidimo).
Vidinio paviršiaus grūdinimas: aukšto dažnio indukcinis gesinimas, kietumas HRC45-50, gylis 1-2 mm.
stūmoklio kotas
Grūdinimas + žemos temperatūros atleidimas: kietumas HRC50-55 po 42CrMo grūdinimo, sumažinant trapumą atleidžiant.
Kietasis chromo padengimas paviršiuje: padengimo storis yra 20–50 μm, atsparus dilimui ir korozijai.
Kiti komponentai
Varžtas/flanšas: grūdintas ir atleistas, kad būtų išvengta įtempių koncentracijos.
GW precizinio valcavimo staklių AGV alyvos cilindro savybės
1. Didelis efektyvumas ir stabilumas: tikslumui užtikrinti naudojama didelio tikslumo apdirbimo įranga
surinkimas, kuris užtikrina itin didelį veikimo greitį ir stabilų veikimą esant
valcavimo staklės AGV alyva Cilindro kokybės užtikrinimas.
2. Patvarumas: tvirtų medžiagų, kaip pagrindinių konstrukcinių komponentų, naudojimas ir griežtų bandymų atlikimas
ir patikrinus, jis vis dar veikia normaliai esant dideliam krūviui ir ilgai naudojant.
3. Lengva montuoti ir reguliuoti: GW precizinio valcavimo staklės AGV alyvos cilindras. Sukurtas pagal kliento poreikius, lankstus ir lengvai montuojamas.
ir derinti, taip sumažinant darbo sąnaudas.
CNC apdirbimo programavimas
Programuotojai naudoja kompiuterio modeliavimo apdorojimą valcavimo staklės AGV alyvos cilindrų programai paleisti, optimizuodami apdorojimo linijas ir pagrįstai išdėstydami apdorojimo įrankius, kad būtų galima apdoroti rolling malūno AGV alyvos cilindras bus tikslesnis su tvarkingomis ir gražiomis peilių linijomis.
Didelio tikslumo apdorojimo įranga
CNC vertikalus ir horizontalus apdirbimo centras, penkių ašių išsamus apdirbimo centras ir kita didelio tikslumo apdorojimo įranga užtikrina gaminių apdorojimo specifikacijų tikslumą.
Kokybės proceso kontrolė
Nuo ruošinių apdorojimo, defektų aptikimo, terminio apdorojimo iki gamybos proceso, kiekvieną procesą turi patikrinti inspektoriai, kurie turi būti kvalifikuoti prieš kitą apdorojimą.
